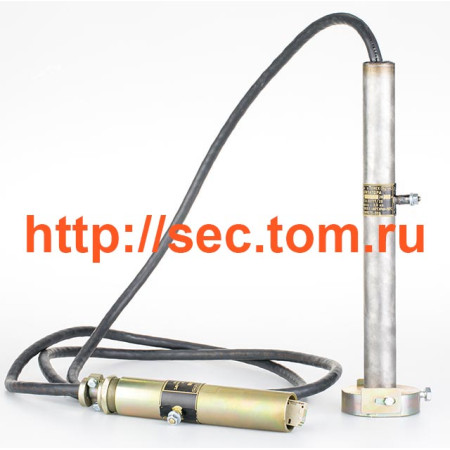

Сигнализатор прохождения очистного устройства ДПС-7В

Сигнализатор прохождения очистного устройства ДПС-7В

Назначение

Сигнализатор прохождения очистного устройства ДПС-7В, предназначен для установления факта прохождения внутритрубным объектом (очистным устройством, разделителем, снарядом дефектоскопом) реперной точки на газо-нефтепроводе.

Сигнализатор прохождения очистного устройства ДПС-7В, поставляемый нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Поставляемые, нашим предприятием, сигнализаторы прохождения очистного устройства ДПС-7В имеют ряд модификаций, отличающихся техническими параметрами, вариантами крепления на тело трубы и монтажа.

Сигнализаторы прохождения очистного устройства ДПС-7В разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства

Датчик сигнализатора ДПС-7В имеет взрывозащищенное исполнение с маркировкой взрывозащиты 1ExdIIАТЗХ и может применяться в соответствии с ГОСТ Р 51330.13 гл. 7.3 ПУЭ во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категорий IIА, групп Tl, T2, ТЗ по классификации ГОСТ Р 51330.11 Сигнализатор ДПС-7В может работать как автономно, так и в составе АСУ.

Принцип работы сигнализатора ДПС-7В основан на синхронном приеме и регистрации непрерывных ультразвуковых шумов и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении ВТО по трубопроводу в месте его прохождения. Кроме того, датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО, оснащенного трансмиттером (излучателем переменного магнитного поля).

В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, который формирует в цепь АСУ ТП сигнал, фиксирующий факт прохождения ВТО.

Сигнализатор ДПС-7В (по требованию заказчика) комплектуется одним из двух типов блоков питания и регистрации: БПР-2 или БПР-3, которые отличаются напряжением питания, конструктивом. Блок питания и регистрации БПР-2, блок питания и регистрации БПР-3 подают в цепь АСУ ТП сигналы, фиксирующие факт прохождения ВТО, наличие акустической составляющей, наличие переменной составляющей 22 Гц, а также сигналы, отражающие исправность сигнализатора.

В сигнализаторе реализован режим дистанционного контроля работоспособности датчика. Предусмотрена функция определения неисправности линии, соединяющей датчик с блоком питания и регистрации - обрыв или короткое замыкание.

Принцип работы

Принцип работы сигнализатора основан на синхронном приеме и регистрации непрерывных ультразвуковых шумов и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении внутритрубного объекта (ВТО) по трубопроводу в месте его прохождения. В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, а блок питания и регистрации формирует в линию АСУ ТП сигнал, фиксирующие факт прохождения ВТО.

Одновременно датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля частотой 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО, оснащенного излучателем переменного магнитного поля.

Датчики исполнения ИПЦЭ418128.001-01, ИПЦЭ418128.001-02 оснащены дополнительными магнитоиндукционными антеннами, что улучшает помехозащищенность датчиков.

Особености

Имеет повышенную помехозащищенность по отношению к сигнализаторам, детектирующим внутритрубный объект только по акустическому шуму. Прост при установке. Сигнализатор работает как в составе АСУ трубопроводного транспорта, так и автономно. Не требует наличия какого-либо излучателя на внутритрубном объекте.

Конструкция

Датчик сигнализатора выпускается согласно ТУ 3791-003-53089075-00, и соответствует ТР ТС 012/2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.13-2002 (МЭК 60079-14:1996), а также комплекту технической документации, согласованной с органом по сертификации.

Датчик сигнализатора ДПС-7В имеет уровень взрывозащиты «взрывобезопасное электрооборудование», маркировку взрывозащиты 1ExdIIСТЗ или 1ExdIIСТЗХ и может применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории ІІА, ІІВ, ІІС, групп Т1, Т2, Т3 по классификации ГОСТ 30852.11-2002 (МЭК 60079-12:1978), ГОСТ 30852.5-2002 (МЭК 60079-4:1975), в соответствии с ГОСТ 30852.13‑2002 (МЭК 60079-14:1996) и руководством по эксплуатации при обязательном выполнении особых условий безопасной эксплуатации.

Корпус датчика сигнализатора выполнен из нержавеющей стали и обеспечивает степень защиты от внешних воздействий IP68.

Выбор места установки датчика сигнализатора «ДПС-7В»

Данные рекомендации относятся к правильности выбора места установки датчика сигнализатора прохождения скребка ДПС-7В (ТУ 3791-003-53089075-00). Соблюдение этих рекомендаций позволит повысить надежность правильной работы сигнализатора. Перемещение внутритрубного объекта (ВТО) по полости трубопровода сопровождается возникновением акустического и магнитного сигналов в точке его движения. Возникновение акустического сигнала обусловлено механическим трением тела ВТО о стенки трубы, а также за счет имеющей место дросселяции транспортируемого продукта между телом ВТО и стенкой трубопровода. Магнитный сигнал — это флуктуация магнитного поля земли в точке прохождения снаряда. При движении ВТО по отрезку трубы не имеющей неоднородностей, величина амплитудного значения акустического, магнитного сигналов а также их частотные характеристики имеют постоянное значение. При прохождении ВТО стыков, крановых узлов, задвижек, тройников, отводов возникают значительные изменения как значения амплитуды сигналов, так и их частотных характеристик. Кроме того, возможны остановки снаряда в тройниках, крановых узлах, задвижках с последующим его движением. Все эти факторы отрицательно влияют на достоверность обнаружения ВТО.

В связи с вышеизложенным, при монтаже сигнализаторов прохождения очистных устройств «ДПС-7В», для обеспечения более надежной их работы необходимо руководствоваться следующими рекомендациями:

1. Датчик «ДПС-7В» должен устанавливаться на тело трубы на расстоянии не менее 5 метров от запорной арматуры, тройника. Это расстояние превышает длину используемых снарядов дефектоскопов, что обеспечивает условия для получения оптимального сигнала на входе датчика при прохождении снарядом участка с запорной арматурой или тройником.

2. Наличие движущихся металлических объектов в радиусе до 10 метров от места установки датчика  «ДПС-7В» может отрицательно сказываться на достоверности обнаружения ВТО. Это связано с тем, что магнитные помехи, возникшие в результате движения вышеуказанных объектов, воздействуют на датчик и могут приводить к пропускам ВТО или ложным срабатываниям.

3. Электромагнитные помехи силовых кабелей, пролегающих в непосредственной близости от места установки датчика «ДПС-7В», электромагнитные помехи приборов, близко расположенных к месту установки датчика, могут оказывать негативное влияние на достоверность работы датчика. Косвенным признаком наличия таких помех является задержка прохождения самоконтроля или полное его отсутствие.

Исполнение

Датчик сигнализатора «ДПС-7В» выпускается в следующих исполнениях:
